Calcolare il valore della Resistenza dal Codice dei Colori





Una resistenza è un componente elettronico o elettrico la cui caratteristica principale è quella di opporre una maggiore o minore resistenza (misurata in ohm )

per la circolazione di corrente elettrica, qui maggiori dettagli.



Generalmente sono utilizzati, ad esempio:

  • per la corrente elettrica se deve essere limitata a valori ragionevoli
  • sulla tensione di un circuito di divisione
  • per convertire l'energia elettrica in energia termica.



Il valore della resistenza è solitamente stampato sul componente in forma di anelli colorati. Per standardizzare i possibili valori dei resistori, ci sono serie di resistenze. Questi valori normalizzati sono definiti dalla norma IEC 60063 .



Calcola il codice colore delle Resistenze Elettriche



Negli schemi elettrici degli apparecchi elettrici/elettronici, la resistenza viene rappresentata con uno dei seguenti simboli:



simbolo elettrico resistenza simbolo resistenza circuito







Calcola il valore della Resistenza



Il valore della resistenza e la tolleranza viene indicato sul corpo del componente mediante un codice di colori a:

  • 4 bande per le resistenze di bassa e media precisione.
  • 5 bande per resistenze di alta precisione.



valore della resistenza





4 Bande 5 Bande

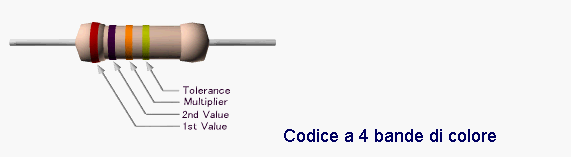

Codice a colori per resistenze a 4 bande



Passa alla banda successiva dopo il click

Valore in ohm Ω
Tolleranza ± %
ColoreBanda 1Banda 2MoltiplicatoreTolleranza

0-Nero0-Nero1N/A
valore resistenza1-Marrone1-Marrone10± 1%
2-Rosso2-Rosso100± 2%
3-Arancio3-Arancio1K± 3%
4-Giallo4-Giallo10K± 4%
5-Verde5-Verde100K± 0,5%
colore resistenza6-Blu6-Blu1M± 0,25%
7-Viola7-Viola10M±0, 1%
8-Grigio8-Grigio100M±0, 05%
9-Bianco9-Bianco1000MN/A
Oro 0,1± 5%
Argento 0,01± 10%
Niente N/A± 20%







Come leggere il valore di una resistenza

In una resistenza di solito hanno 4 linee di colori, anche se possiamo trovare alcune contenenti 5 linee (4 colori e 1 che indica la tolleranza). Prendiamo ad esempio la più generale, 4 linee. Con la tolleranza corrispondente al lato destro, leggere le restanti bande da sinistra a destra come segue:





I primi due bande rendono un numero intero di due figure:

  • La prima riga rappresenta le decine.
  • La seconda linea rappresenta la cifra delle unità.

Quindi: La terza linea rappresenta la potenza di 10 mediante il quale il numero è moltiplicato. Il risultato numerico è espresso in Ohm. Per esempio:

  • Notiamo la prima riga: verde = 5
  • Notiamo la seconda linea: giallo = 4
  • Notiamo la terza linea: rosso = 2 o 100

Uniamo i valori delle prime due righe e moltiplicare per il valore del terzo 54 x 10 2 = 5400Ω o 5.4 KQ e questo è il valore di resistenza espressa in Ohm.

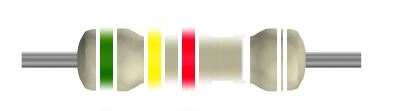

resitenza elettrica di 5400 ohm

Resistenza 5400Ω
